Voor de herontwikkeling van het historische Hof van Solms in Oirschot bracht Coenradie Survey Group het complete rijksmonument nauwkeurig in kaart met 3D-laserscanning. De bestaande situatie vormde de basis voor het ontwerp van nieuwe woningen en appartementen, waarbij de karakteristieke elementen van het monument behouden blijven.

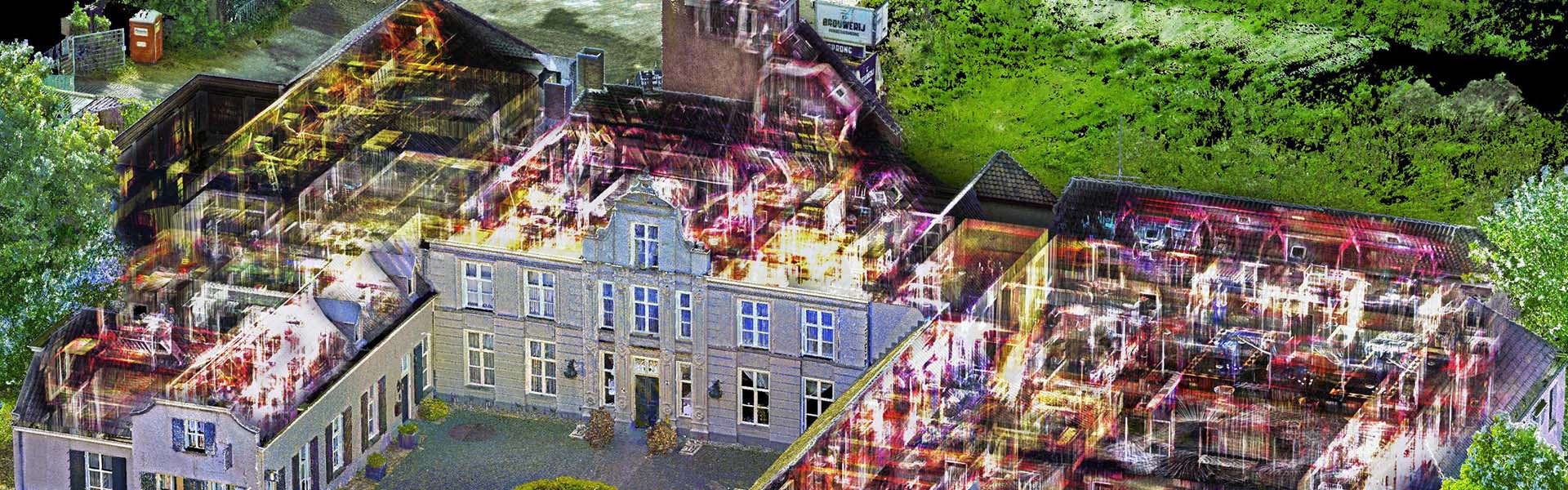

Door gelijktijdig gebruik te maken van de Leica RTC360 en BLK2GO kon zowel de buiten- als binnenzijde van het pand binnen één dag volledig worden gescand. De verzamelde meetgegevens vormden een betrouwbare basis voor de verdere ontwerp- en renovatiefase.

Na het inmeten van het complete pand werd de puntenwolk uitgewerkt tot nauwkeurige 2D tekeningen van alle gevels, plattegronden en belangrijke profielen. Waar nodig zijn ook vloerhoogtes opgenomen, zodat de ontwerpers direct over betrouwbare informatie beschikten.

De werkzaamheden bestonden uit:

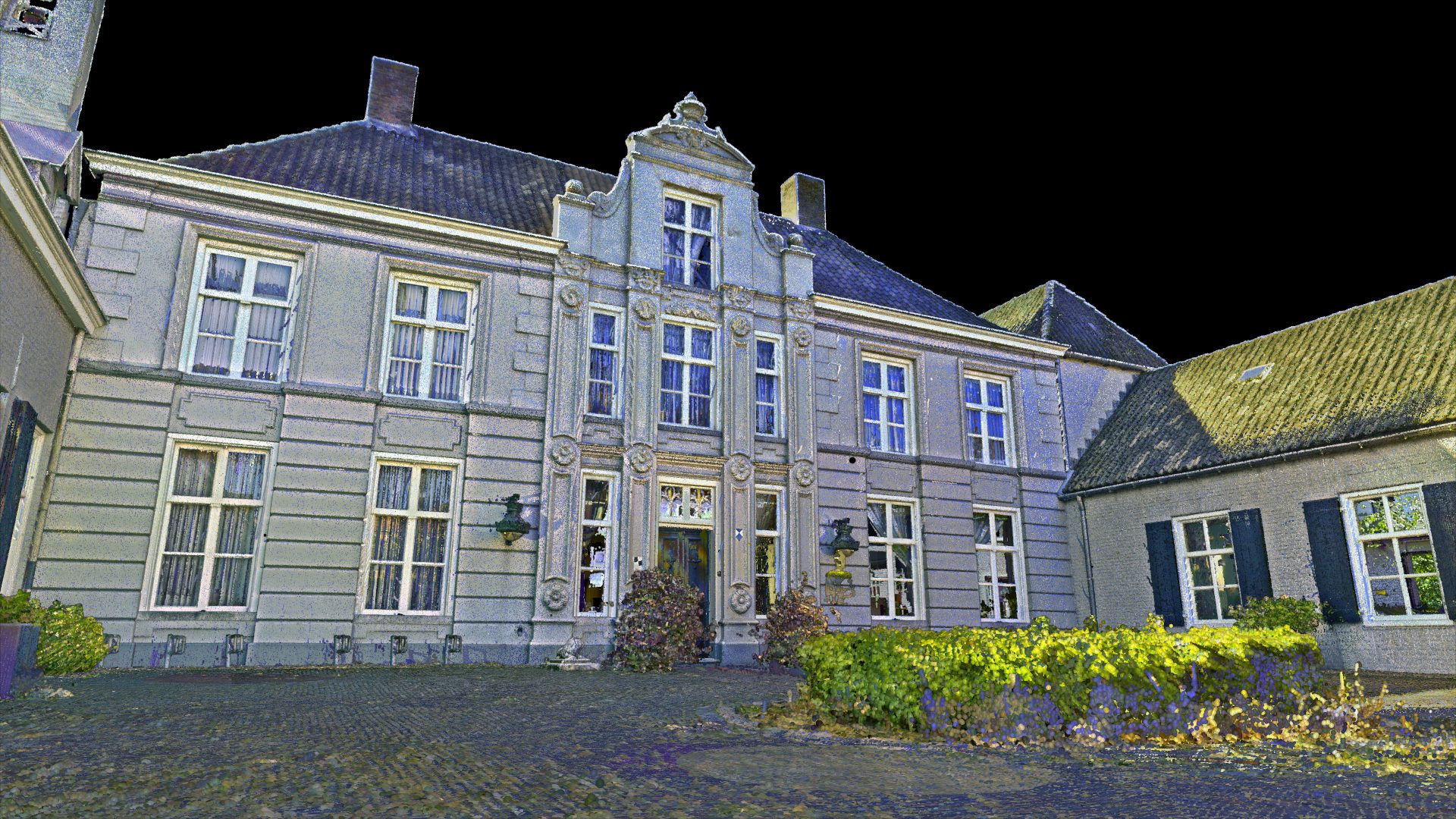

• 3D-laserscanning van de buitenzijde met de Leica RTC360.

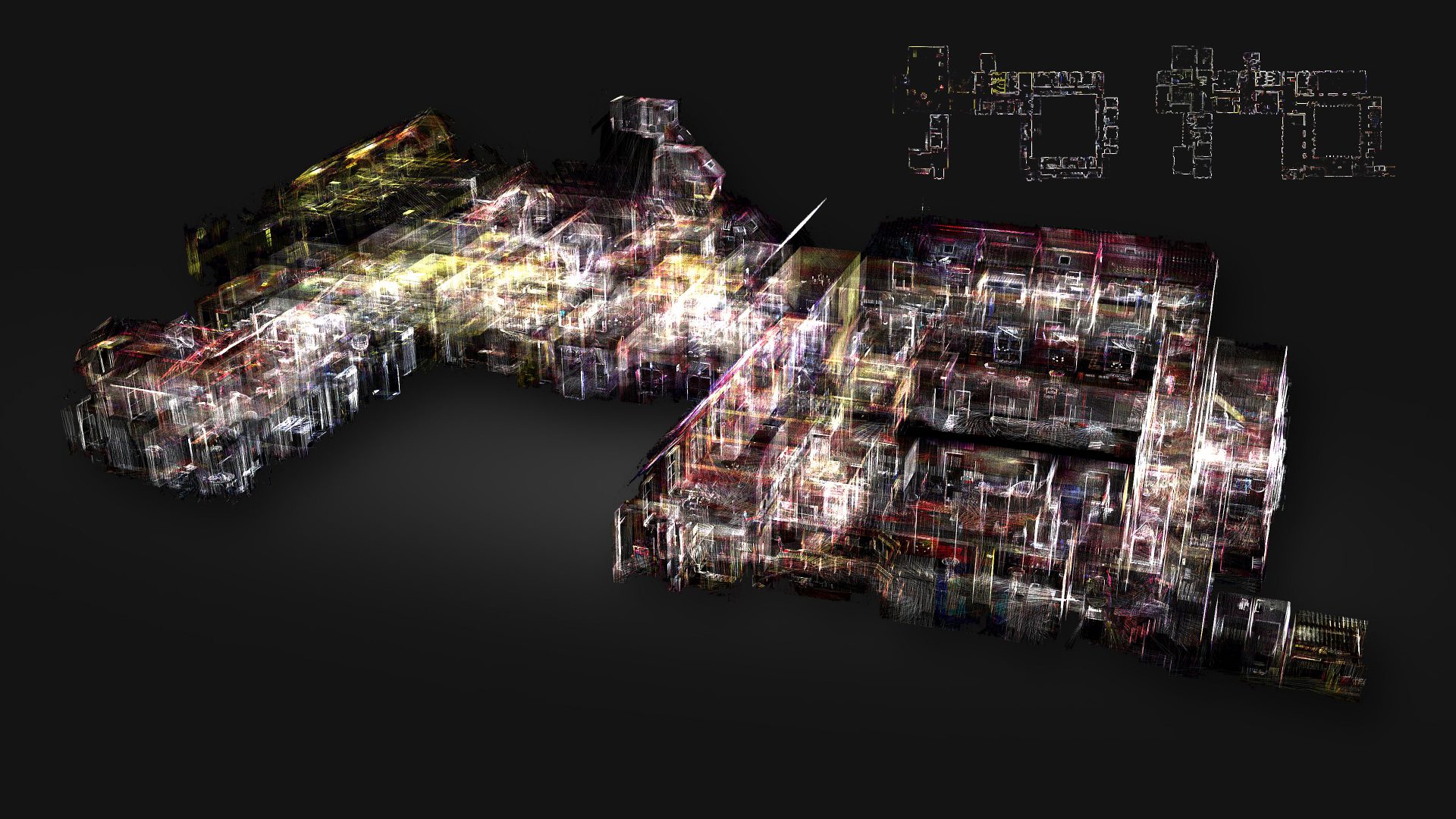

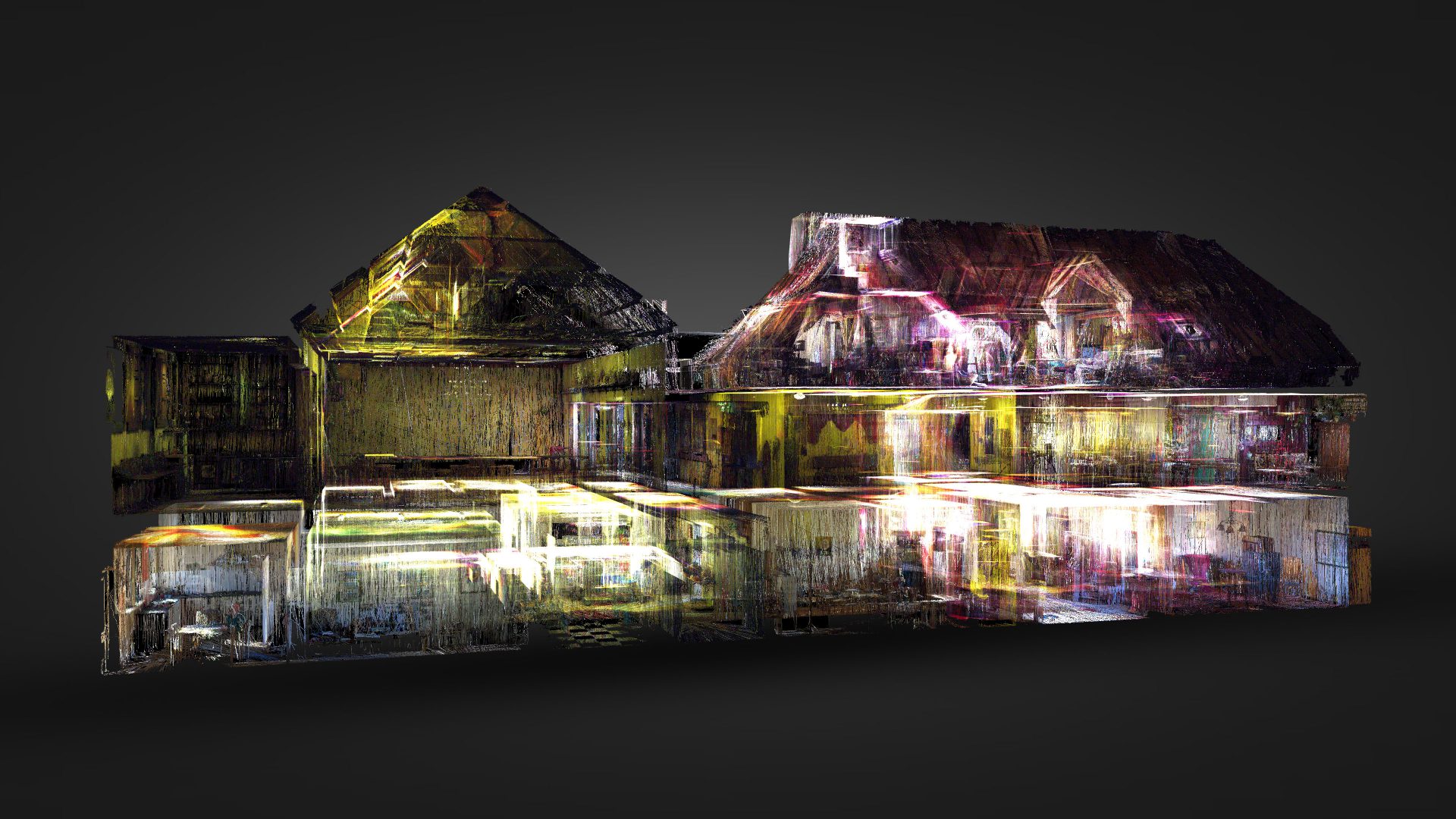

• 3D-laserscanning van het interieur met de Leica BLK2GO.
• Total Station-controlemetingen voor maximale nauwkeurigheid.
• Uitwerken van de puntenwolk naar gevelaanzichten.
• Opstellen van plattegronden van alle verdiepingen.
• Aanleveren van Recap- en LGS-bestanden voor het verdere ontwerptraject.

Dankzij deze complete digitale opname beschikt de opdrachtgever over een nauwkeurige basis voor de renovatie én een waardevol digitaal archief van het monument.

Binnen één dag is het volledige pand 3D ingescand. De geleverde tekeningen vormen de juiste basis voor onze ontwerpfase. De eisen rondom rijksmonumenten zijn zeer streng, daarom hadden we een partij nodig die snel én uiterst nauwkeurig kon werken. Dankzij de puntenwolk en de uitgewerkte tekeningen kunnen wij met vertrouwen verder ontwerpen en beschikken we altijd over de benodigde informatie.
